| 型号 | 单位 | BPHT055 | BPHT060 | BPHT080 | BPHT100 | BPHT150 | BPHT200 | BPHT320 | BPHT520 | BPHT670 | BPHT1120 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 负载能力（水平安装） | Kg | 40 | 80 | 150 | 200 | 500 | 1500 | 2500 | 4000/6000 | 10T | 18T |
| 盘面尺寸 | mm | 55 | 95 | 120 | 130 | 185 | 360 | 530 | 750 | 1100 | 1600 |
| 中空孔径 | mm | 25 | 62 | 80 | 100 | 150 | 200 | 320 | 522 | 670 | 1120 |
| 减速比 | 15 | 20 | 24 | 20 | 20 | 40 | 60 | 60 | 72 | 90 | |

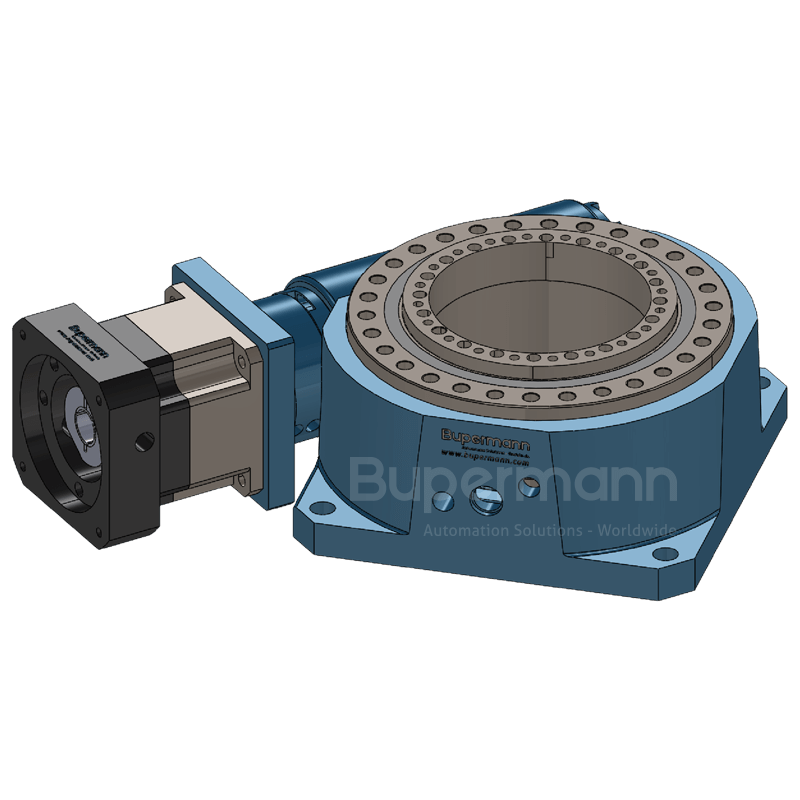

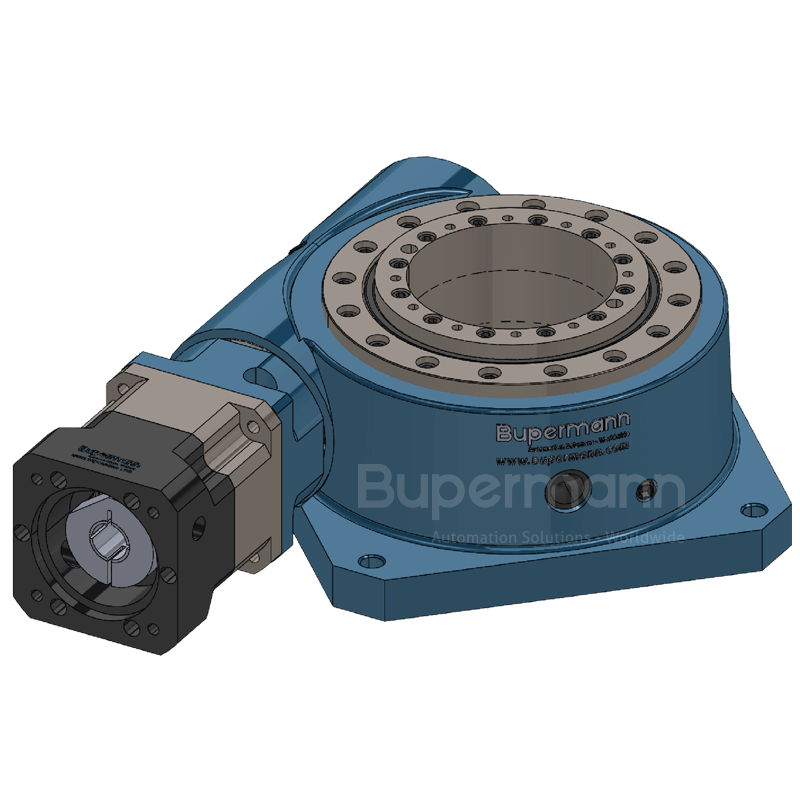

| 定制减速比 | 根据负载需求定制高减速比（加配精密斜齿行星减速机） | ||||||||||
| 启动停止上限扭矩 | Nm | 70 | 162 | 225 | 585 | 1005 | 2821 | 8560 | 15500 | / | / |
| 静态输出扭矩 | Nm | 105 | 258 | 375 | 850 | 1680 | 4017 | 13560 | 26500 | / | / |
| 输出轴最高转速 | min-1 | 200 | 150 | 100 | 100 | 80 | 36 | 30 | 20 | 20 | 20 |
| 输出轴额定转速 | min-1 | 60 | 40 | 35 | 35 | 30 | 20 | 15 | 10 | 10 | 10 |
| 定位精度 | arc.sec | ±8 | ±8 | ±8 | ±8 | ±10 | ±10 | ±20 | ±20 | ±30 | ±30 |
| 重复精度 | arc.sec | ±5 | ±5 | ±5 | ±5 | ±6 | ±6 | ±6 | ±6 | ±10 | ±10 |
| 输出轴轴向跳动 | mm | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.02 | ±0.02 | ±0.02 |
| 输出轴径向跳动 | mm | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.02 | ±0.02 | ±0.02 |
| 输出轴容许径向载荷 | N | 2100 | 3210 | 3500 | 4500 | 7150 | 12000 | 16500 | 26400 | 106000 | 150000 |
| 输出轴容许轴向载荷 | N | 3200 | 7250 | 7850 | 8650 | 16500 | 26000 | 34200 | 55400 | 200000 | 300000 |
| 输入轴摩擦扭矩 | Nm | 1 | 2 | 3 | 3 | 3.2 | 6 | 8 | 10 | / | / |
| 倾覆力矩 | Nm | 300 | 420 | 584 | 625 | 1085 | 3749 | 13354 | 30000 | 96000 | 100000 |
| 产品重量 | kg | 8.5 | 15 | 17 | 20 | 40 | 120 | 200 | 300 | / | / |
