BPHB090L海波齿旋转平台|巴普曼海波齿旋转平台

- BPHB系列海波齿中空旋转平台

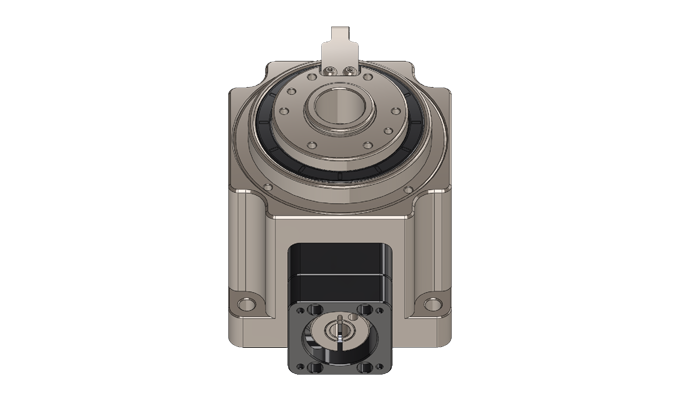

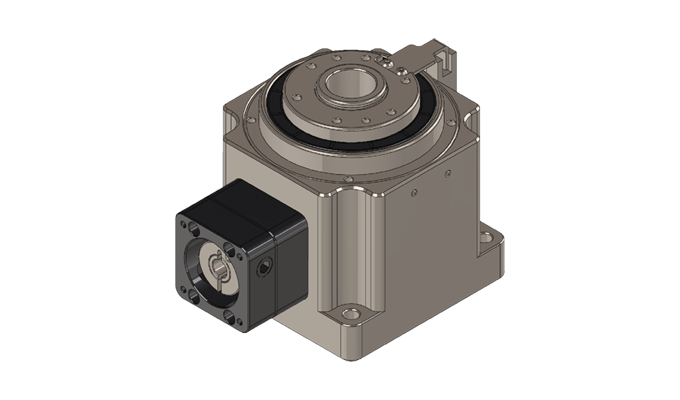

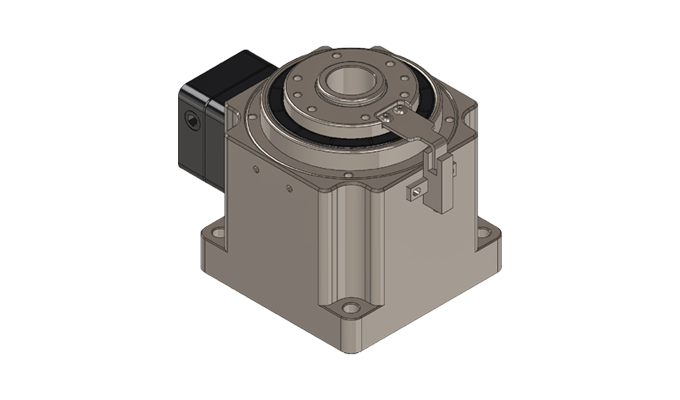

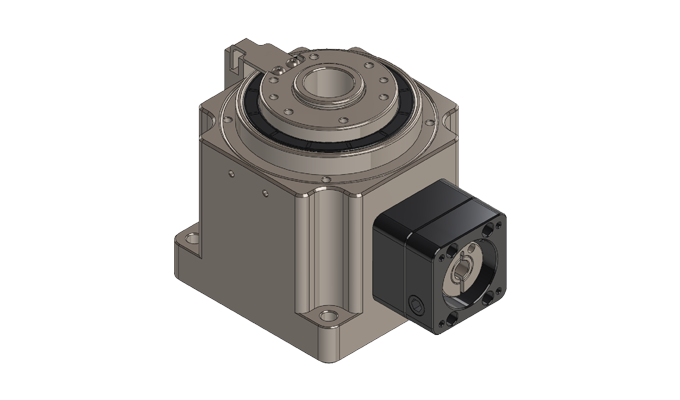

BPHB090L海波齿旋转平台

结构尺寸

180L

40L

100

200H

100H

140L

90L

150H

60H

150

使用选型工具快速选型

您是否想了解更多？

如需要了解更多CAD数据或3D模型，请直接与我们BUPERMANN联系：

获取图纸技术咨询 400-886-9228

技术参数	单位	BPHB100	BPHB150	BPHB060H	BPHB100H	BPHB150H	BPHB200H	BPHB040L	BPHB090L	BPHB140L	BPHB180L
适配马达		200W/400W	750W	50W/100W	200W/400W	750W	1KW/2KW	100W	100W	400W	750W
减速比		10	10	30	30	30	30	3	3	3	4
旋转平台轴承		交叉滚子轴承						圆锥滚子轴承
容许扭矩	Nm	50	100	38	120	240	500	14	35	60	100
容许惯性力矩	Nm	70	140	8	160	480	900	20	76	90	160
容许盘面输出转速	r/min	200	200	100	100	100	100	600	600	600	400
容许轴向负载	N	1800	4000	400	3000	7000	12000	250	1000	2000	4000
定位精度		1arcmin	1arcmin	≤40arcsec	≤40arcsec	≤40arcsec	≤40arcsec	1arcmin	1arcmin	1arcmin	1arcmin
重复定位精度	arcsec	0.5arcmin	0.5arcmin	≤10arcsec	≤10arcsec	≤10arcsec	≤10arcsec	≤10arcsec	≤10arcsec	≤10arcsec	≤10arcsec
旋转平台台面偏差	mm	0.005	0.005	0.005	0.005	0.005	0.005	0.005	0.005	0.005	0.005
旋转平台平行度	mm	0.01	0.01	0.01	0.01	0.01	0.01	0.01	0.01	0.01	0.01
旋转平台同心度	mm	0.005	0.005	0.005	0.005	0.005	0.005	0.005	0.005	0.005	0.005
精度寿命	h	25000	25000	30000	30000	30000	30000	25000	25000	25000	25000
防护等级		IP54	IP54	IP65	IP65	IP65	IP65	IP50	IP50	IP50	IP50
重量	Kg	3.0	7.6	0.9	8.5	18	59	1.2	3.3	6.5	18
