- BPHN-Serie Hohlwellen-Drehtisch

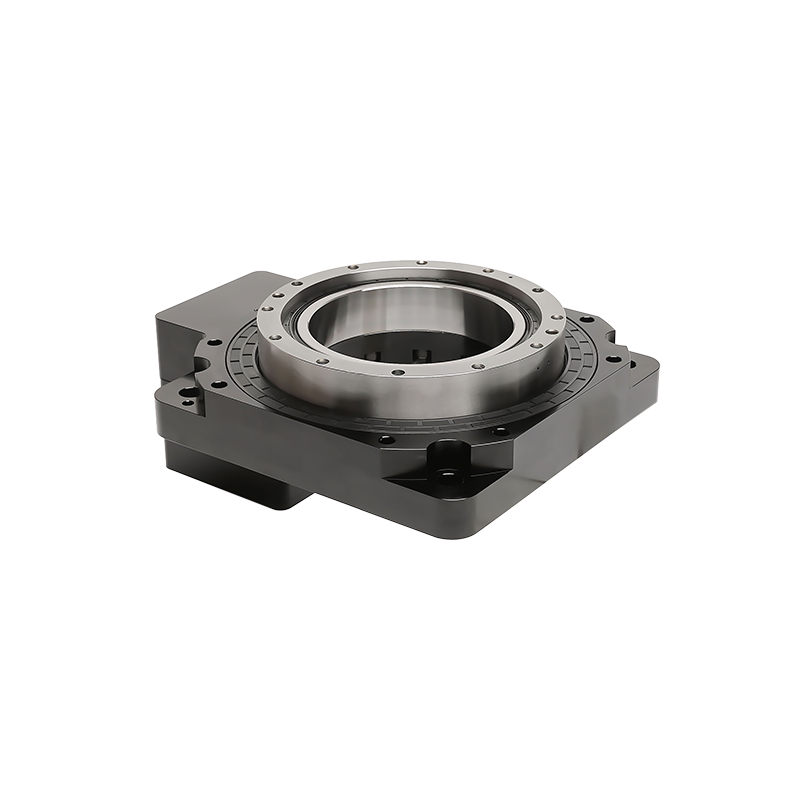

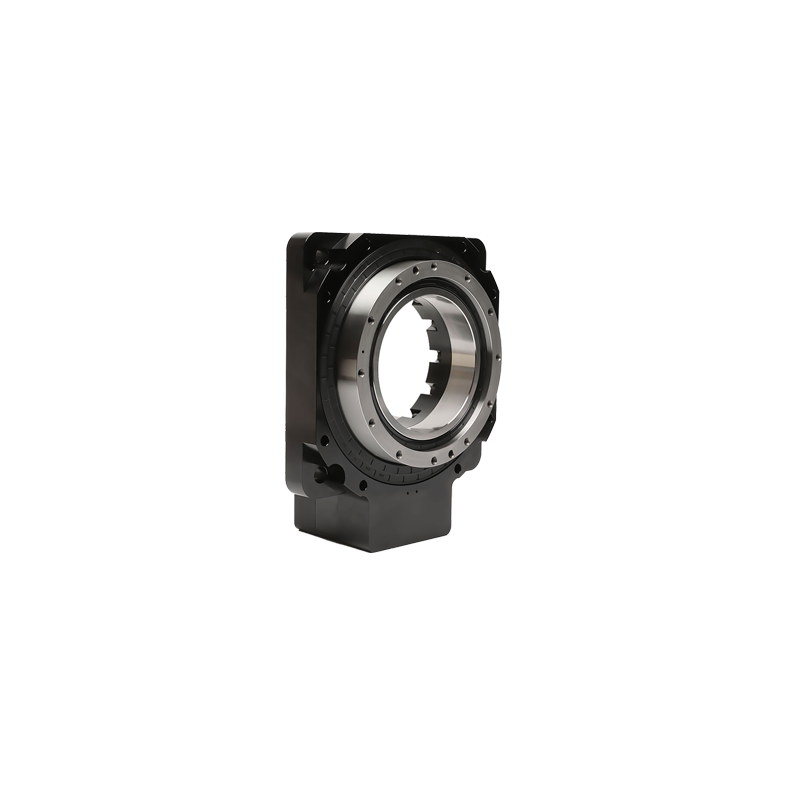

Hohl-Drehplattform BPHN150
Strukturabmessungen
Schnelle Auswahl mit unserem AuswahlsystemMöchten Sie mehr erfahren?
Für CAD-Daten oder 3D-Modelle kontaktieren Sie uns bitte direkt bei BUPERMANN
| Technische Daten | Einheit | BPHN028 | BPHN033 | BPHN062 | BPHN100 | BPHN150 | BPHN220 | BPHN250 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Geeigneter Motor | 50W/100WServomotor 42-TypSchrittmotor | 200W/400WServomotor 57-TypSchrittmotor | 200W/400WServomotor 57/86-TypSchrittmotor | 750WServomotor 86-TypSchrittmotor | 1KW/2KWServomotor 110-TypSchrittmotor | 2KW/3KWServomotor | 3KW/5KWServomotor | ||||||||
| Untersetzungsverhältnis | 1:5 | 1:10 | 1:5 | 1:10 | 1:5 | 1:10 | 1:10 | 1:18 | 1:10 | 1:18 | 1:10 | 1:18 | 1:10 | ||
| Zulässiges Drehmoment | 5 | 4 | 30 | 20 | 47 | 35 | 52 | 32 | 90 | 60 | 126 | 100 | 456 | ||
| Zulässige Drehzahl | r/min | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |||||||
| Zulässige Trägheitslast | Nm | 8 | 60 | 65 | 72 | 135 | 350 | 600 | |||||||
| Zulässige Axiallast | N | 260 | 500 | 1650 | 2000 | 4000 | 7000 | 15000 | |||||||
| Positioniergenauigkeit | arcmin | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 1 | |||||||
| Wiederholpositioniergenauigkeit | arcsec | ±10 | ±10 | ±10 | ±10 | ±10 | ±10 | ±10 | |||||||
| Tischflächen-Abweichung | mm | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | |||||||
| Tischflächen-Parallelität | mm | ≤0.01mm | ≤0.01mm | ≤0.01mm | ≤0.01mm | ≤0.01mm | ≤0.01mm | ≤0.02mm | |||||||
| Tischflächen-Konzentrizität | mm | ≤0.01mm | ≤0.01mm | ≤0.01mm | ≤0.01mm | ≤0.01mm | ≤0.01mm | ≤0.02mm | |||||||
| Präzisionslebensdauer | h | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | |||||||
| Schutzart | IP40 | ||||||||||||||
| Gewicht | Kg | 0.6 | 1.2 | 2.5 | 2.5 | 8.0 | 19.0 | 110 | |||||||
Direkt gekoppelter Servomotor BPHN028-010
Direkt gekoppelter Servomotor BPHN028-018
Direkt gekoppelter Servomotor BPHN033-010
Direkt gekoppelter Servomotor BPHN033-018
Direkt gekoppelter Servomotor BPHN062-010
Direkt gekoppelter Servomotor BPHN062-018
Bapman Hohlwellen-Drehtisch BPHN100-010
Bapman Hohlwellen-Drehtisch BPHN100-018
Bapman Hohlwellen-Drehtisch BPHN150-010
Bapman Hohlwellen-Drehtisch BPHN150-018
Bapman Hohlwellen-Drehtisch BPHN250-010
