- Präzisions-Servo-Winkelgetriebe

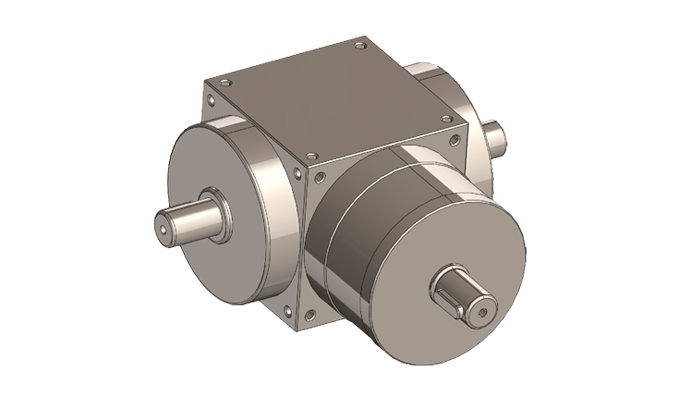

BPT-Serie Winkelgetriebe BPT110
Strukturabmessungen
Schnelle Auswahl mit unserem AuswahlsystemMöchten Sie mehr erfahren?
Für CAD-Daten oder 3D-Modelle kontaktieren Sie uns bitte direkt bei BUPERMANN
| Technische Parameter | Übersetzungsverhältnis | BPT065 | BPT075 | BPT090 | BPT110 | BPT140 | BPT170 | BPT210 | BPT240 | BPT280 |
|---|---|---|---|---|---|---|---|---|---|---|
| Nennausgangsdrehmoment (Nm) | 1 | 25 | 45 | 78 | 150 | 360 | 585 | 1300 | 2150 | 3200 |
| 1,5 | 25 | 45 | 78 | 150 | 360 | 585 | 1500 | 2150 | 3200 | |
| 2 | 24 | 42 | 68 | 150 | 330 | 544 | 1220 | 2010 | 3050 | |
| 3 | 18 | 33 | 54 | 120 | 270 | 450 | 1020 | 1650 | 2850 | |
| 4 | 13 | 28 | 48 | 100 | 224 | 376 | 860 | 1410 | 2300 | |
| 5 | 12 | 25 | 40 | 85 | 196 | 320 | 740 | 1210 | 2000 | |
| Maximales Beschleunigungsdrehmoment (Nm) | 1-5 | 1,5-faches Nennausgangsdrehmoment | ||||||||
| Maximale Beschleunigungseingangsdrehzahl (rpm) | 1-5 | 7500 | 6500 | 5500 | 4500 | 3500 | 3000 | 2200 | 2000 | 1700 |
| Backlash (Bogenminuten) | 1-5 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 |
| Zulässige radiale Kraft der Eingangswelle (N） | 1-5 | 700 | 950 | 1450 | 2100 | 2700 | 3800 | 7800 | 9600 | 10500 |
| Zulässige radiale Kraft der Ausgangswelle (N） | 1-5 | 900 | 1100 | 1700 | 2700 | 4800 | 6600 | 11500 | 16000 | 18000 |
| Zulässige axiale Kraft der Eingangswelle (N） | 1-5 | 350 | 425 | 725 | 1050 | 1350 | 1900 | 3900 | 4800 | 5250 |
| Zulässige axiale Kraft der Ausgangswelle (N） | 1-5 | 450 | 550 | 850 | 1350 | 2400 | 3300 | 5750 | 8500 | 9000 |
| Betriebsdauer (Std.) | 1-5 | >20000 | ||||||||
| Wirkungsgrad (%) | 1-5 | 98% | ||||||||
| Betriebstemperatur (°C) | 1-5 | -10°C ~ +90°C | ||||||||
| Geräuschpegel (dB) | 1-5 | ≤68 | ≤70 | ≤74 | ≤76 | ≤77 | ≤78 | ≤80 | ≤82 | ≤83 |
| Technische Parameter | Einheit | Übersetzungsverhältnis | BPT065 | BPT075 | BPT090 | BPT110 | BPT140 | BPT170 | BPT210 | BPT240 | BPT280 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Trägheitsmoment | kg.cm2 | 1 | 0,51 | 1,30 | 3,16 | 7,70 | 23,57 | 58,99 | 195,40 | 369,34 | 799,12 |
| 1,5 | 0,64 | 1,16 | 2,82 | 6,74 | 19,37 | 49,28 | 155,45 | 283,58 | 595,78 | ||
| 2 | 0,44 | 1,11 | 2,70 | 6,31 | 17,75 | 45,35 | 140,24 | 249,74 | 511,76 | ||
| 3 | 0,43 | 1,09 | 2,66 | 6,17 | 17,18 | 44,01 | 134,95 | 237,71 | 483,06 | ||
| 4 | 0,43 | 1,09 | 2,65 | 6,13 | 17,06 | 43,70 | 133,58 | 234,72 | 476,26 | ||
| 5 | 0,43 | 1,09 | 2,65 | 6,12 | 17,02 | 43,60 | 133,14 | 233,67 | 473,58 |
