- Hochpräzise Mikrogetriebe

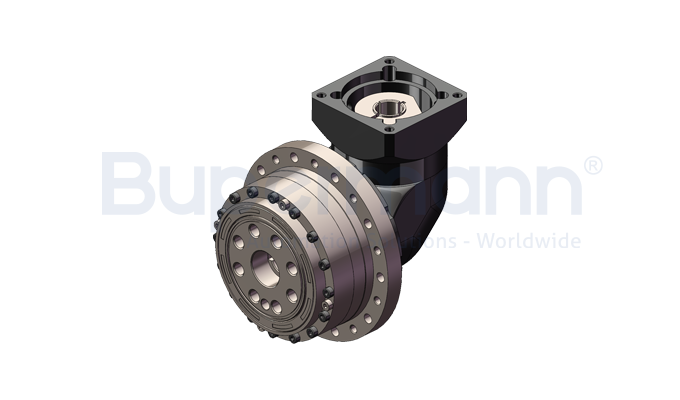

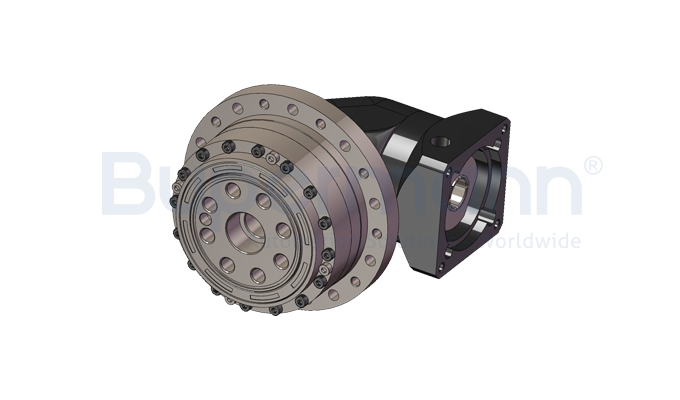

BPMCG-Serie hochpräzises Miniaturgetriebe BPMCG160
Strukturabmessungen
Schnelle Auswahl mit unserem AuswahlsystemMöchten Sie mehr erfahren?
Für CAD-Daten oder 3D-Modelle kontaktieren Sie uns bitte direkt bei BUPERMANN
| Technische Parameter | Einheit | BPMCG080FR | BPMCG110FR | BPMCG140FR | BPMCG160FR |
|---|---|---|---|---|---|
| Übersetzungsverhältnis | i | 11,31,51,81 | 21,31,51,81,101 | 25,31,51,81,101,121 | 21,31,81,121 |
| Nennausgangsdrehmoment | Nm | 100 | 125 | 250 | 350 |
| Beschleunigungs- und Bremsdrehmoment | Nm | 200 | 250 | 500 | 700 |
| Zulässiges Notbremsdrehmoment | Nm | 300 | 380 | 800 | 1050 |
| Nenneingangsdrehzahl | rpm | 3000 | 3000 | 3000 | 3000 |
| Zulässige max. Eingangsdrehzahl | rpm | 6000 | 5500 | 4500 | 4000 |
| Kippsteifigkeit | N-m/arcmin | 65 | 130 | 300 | 450 |
| Drehmomentsteifigkeit | N-m/arcmin | 10.0 | 18.0 | 50.0 | 75.0 |
| Max. Radialkraft | KN | 2.5 | 5.5 | 8.5 | 10.9 |
| Max. Axialkraft | KN | 3.3 | 7.1 | 11.0 | 14.3 |
| Mittlerer Winkelübertragungsfehler | arcsec | ±20 | ±20 | ±20 | ±15 |
| Genauigkeit | arcmin | P0≤1、P1≤3、P2≤5 | P0≤1、P1≤3、P2≤5 | P0≤1、P1≤3、P2≤5 | P0≤1、P1≤3、P2≤5 |
| Massenträgheitsmoment | 10⁻⁴kgm² | 5.2 | 6.2 | 16 | 65 |
| Gewicht | Kg | 0.98 | 2.18 | 4.66 | 7.50 |
