- Präzisions-Planetengetriebe mit Schrägverzahnung

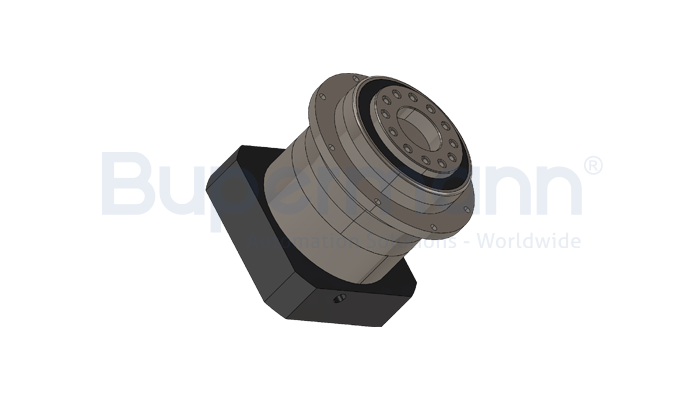

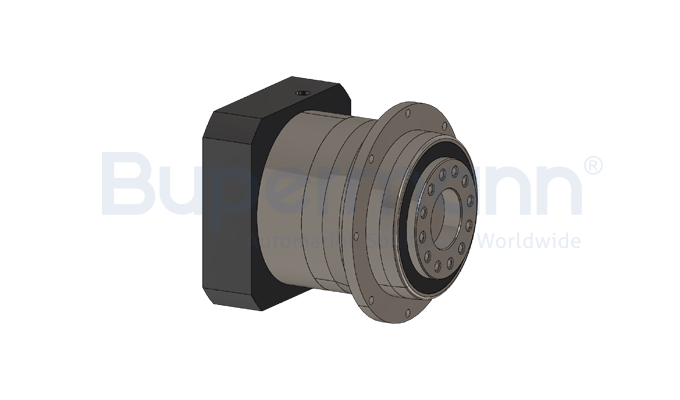

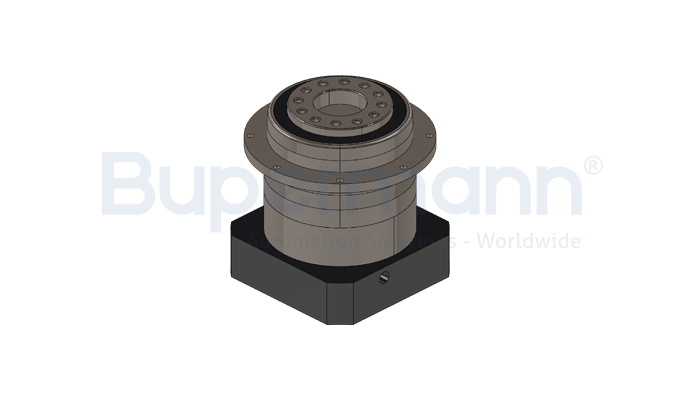

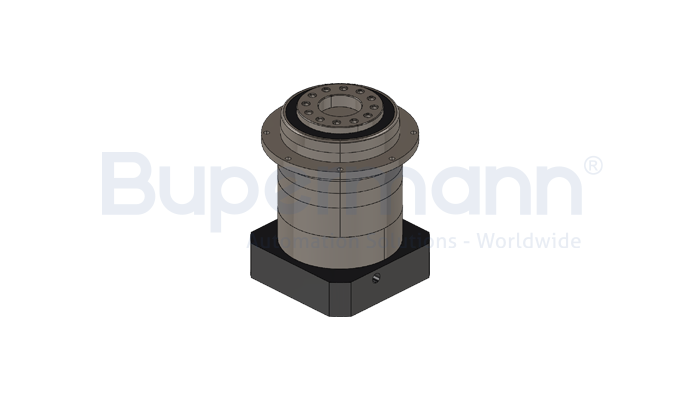

BPF-Serie Präzisions-Schräg-Planetengetriebe BPF120
Strukturabmessungen
Schnelle Auswahl mit unserem AuswahlsystemMöchten Sie mehr erfahren?
Für CAD-Daten oder 3D-Modelle kontaktieren Sie uns bitte direkt bei BUPERMANN
| Technische Parameter | Einheit | BPF040 | BPF060 | BPF090 | BPF120 | BPF140 | BPF180 | BPF220 |
|---|---|---|---|---|---|---|---|---|
| Übersetzungsverhältnis | Einstufig | 4, 5, 7, 10 | ||||||
| Zweistufig | 20, 25, 35, 40, 50, 70, 100 | |||||||
| Dreistufig | / | 120, 150, 200, 250, 300, 400, 450, 500 | ||||||
| Nenneingangsdrehzahl | rpm | 5000 | 5000 | 4000 | 4000 | 3000 | 3000 | 2000 |
| Max. Eingangsdrehzahl | rpm | 10000 | 10000 | 8000 | 8000 | 6000 | 6000 | 4000 |
| Präzisions-Rücklaufspiel P0 | arcmin | ≤1 ~ ≤3 | ≤1 ~ ≤3 | ≤1 ~ ≤3 | ≤1 ~ ≤3 | ≤1 ~ ≤3 | ≤1 ~ ≤3 | ≤1 ~ ≤3 |
| Präzisions-Rücklaufspiel P1 | arcmin | ≤4 ~ ≤7 | ≤3 ~ ≤5 | ≤3 ~ ≤5 | ≤3 ~ ≤5 | ≤3 ~ ≤5 | ≤3 ~ ≤5 | ≤3 ~ ≤5 |
| Standard-Rücklaufspiel P2 | arcmin | ≤6 ~ ≤9 | ≤5 ~ ≤8 | ≤5 ~ ≤8 | ≤5 ~ ≤8 | ≤5 ~ ≤8 | ≤5 ~ ≤8 | ≤5 ~ ≤8 |
| Torsionssteifigkeit | Nm/arcmin | 8 | 7 | 14 | 25 | 50 | 450 | 1010 |
| Max. Radialkraft | N | 43 | 125 | 235 | 430 | 1300 | 3064 | 5900 |
| Max. Axialkraft | N | 990 | 1050 | 2200 | 4000 | 8300 | 16660 | 29430 |
| Massenträgheitsmoment | kg.cm2 | 0.03 | 0.03~0.14 | 0.13~0.48 | 0.44~2.74 | 2.57~7.54 | 7.03~23.67 | 22.51~54.37 |
| Wirkungsgrad bei Volllast | % | 94 ~ 97 | ||||||
| Betriebstemperatur | °C | -10ºC ~ 90ºC | ||||||
| Schutzart | IP65 | |||||||
| Betriebsgeräusch | dB | 56 | 60 | 62 | 65 | 70 | 67 | 70 |
| Technische Parameter | Einheit | BPF040 | BPF060 | BPF090 | BPF120 | BPF140 | BPF180 | BPF220 |
|---|---|---|---|---|---|---|---|---|
| Nennausgangsdrehmoment | Einstufig | 14-22 | 40-60 | 100-160 | 230-330 | 460-700 | 900-1200 | 1500-2000 |
| Zweistufig | 14-22 | 40-60 | 100-160 | 230-330 | 460-700 | 900-1200 | 1500-2000 | |
| Notstopp-Drehmoment | Einstufig | 2,5-faches Nennausgangsdrehmoment | ||||||
| Zweistufig | 2,5-faches Nennausgangsdrehmoment | |||||||
| Technische Parameter | Einheit | BPF040 | BPF060 | BPF090 | BPF120 | BPF140 | BPF180 | BPF220 | |
|---|---|---|---|---|---|---|---|---|---|
| D2 | mm | 20 | 31.5 | 50 | 63 | 80 | 125 | 140 | |
| Abtriebswellendurchmesser | D3 | mm | 28 | 40 | 63 | 80 | 100 | 160 | 180 |
| Anzapfendurchmesser Abtriebsseite | D4 | mm | 47 | 64 | 90 | 110 | 140 | 200 | 255 |
| D5 | mm | 67 | 79 | 109 | 135 | 168 | 233 | 280 | |
| Abtriebsflächenbreite | L1 | mm | 8 | 8 | 12 | 13 | 12 | 16 | 20 |
| Planetengetriebe Gesamtlänge | L7 | Einstufig | 70 | 89.5 | 115.5 | 146 | 174 | 229 | 255 |
| Zweistufig | 97.5 | 109 | 140.5 | 177 | 211.5 | 336 | 322 | ||
| Dreistufig | |||||||||
| C4 | mm | 11 | 14 | 19 | 24 | 35 | 35 | 48 | |
| C5 | mm | 30 | 50 | 70 | 110 | 114.3 | 114.3 | 200 | |
| Bohrungsabstand Eingangsseite (anpassbar) | C1 | mm | 46 | 70 | 90 | 145 | 200 | 200 | 235 |
| C5 | mm | 30 | 50 | 70 | 110 | 114.3 | 114.3 | 200 | |
| D6 | mm | 72 | 86 | 118 | 145 | 179 | 247 | 300 | |
| C8 | mm | 70 | 89.5 | 115.5 | 146 | 174 | 229 | 255 |
