- Hochpräzise Mikrogetriebe

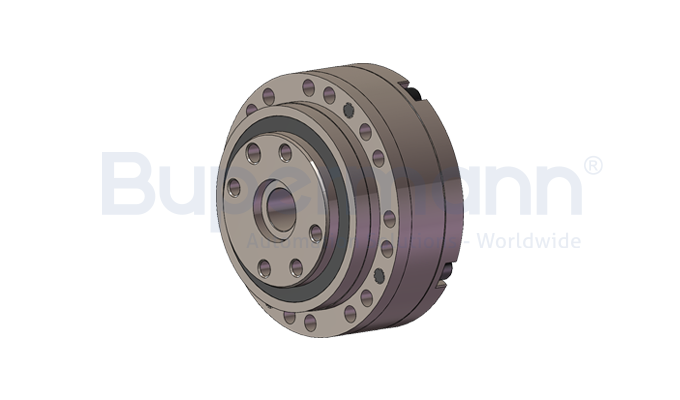

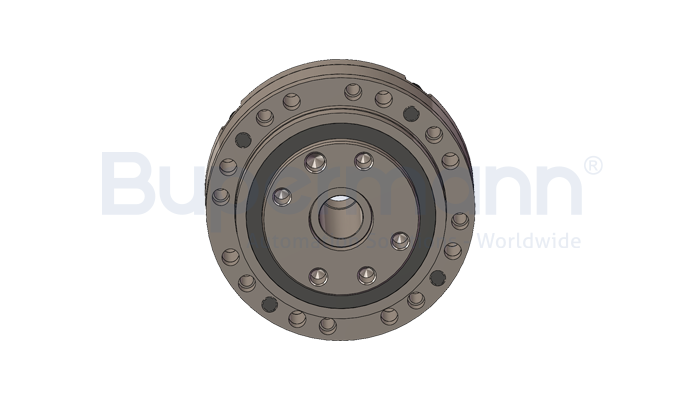

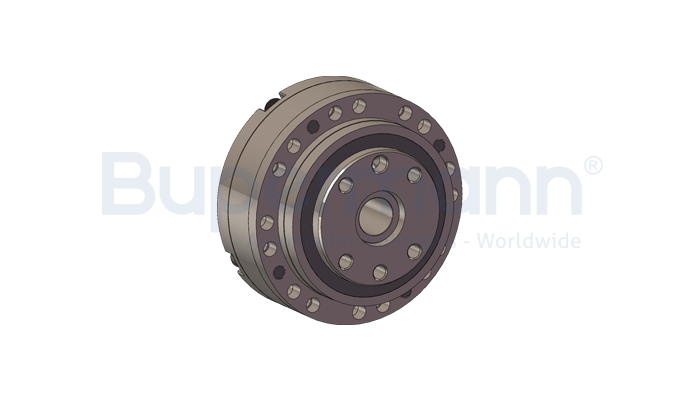

BPMCG-Serie hochpräzises Miniaturgetriebe BPMCG085
Strukturabmessungen
Schnelle Auswahl mit unserem AuswahlsystemMöchten Sie mehr erfahren?
Für CAD-Daten oder 3D-Modelle kontaktieren Sie uns bitte direkt bei BUPERMANN
| Technische Parameter | Einheit | BPMCG085H | BPMCG110H |
|---|---|---|---|
| Übersetzungsverhältnis | i | 21,31,41,81,101,121 | 25,31,41,51,61,81 |
| Nennausgangsdrehmoment | Nm | 110 | 160 |
| Beschleunigungs- und Bremsdrehmoment | Nm | 220 | 320 |
| Zulässiges Notbremsdrehmoment | Nm | 330 | 480 |
| Nenneingangsdrehzahl | rpm | 3000 | 3000 |
| Zulässige max. Eingangsdrehzahl | rpm | 6000 | 6000 |
| Kippsteifigkeit | N-m/arcmin | 110 | 110 |
| Drehmomentsteifigkeit | N-m/arcmin | 16.0 | 16.0 |
| Max. Radialkraft | KN | 4.0 | 6.5 |
| Max. Axialkraft | KN | - | 8.5 |
| Mittlerer Winkelübertragungsfehler | arcsec | ±20 | ±20 |
| Genauigkeit | arcmin | P0≤1、P1≤3、P2≤5 | P0≤1、P1≤3、P2≤5 |
| Massenträgheitsmoment | 10⁻⁴kgm² | 6.5 | 18 |
| Gewicht | Kg | 1.13 | 2.65 |
