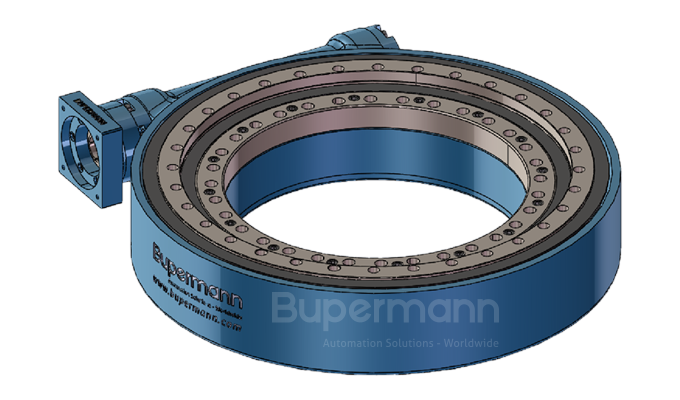

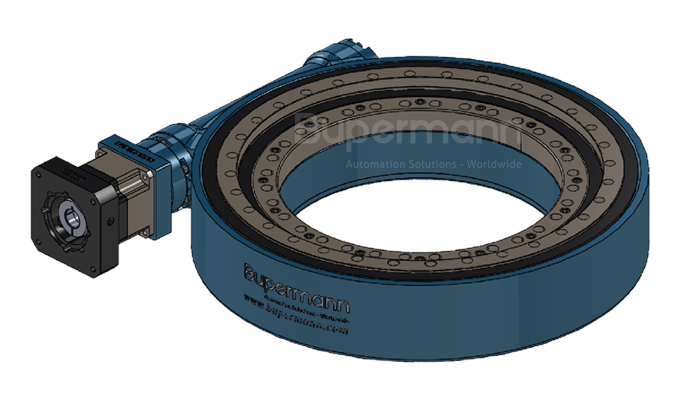

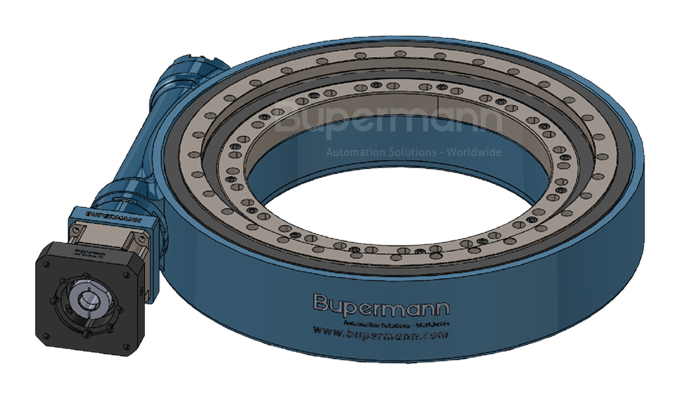

BPHT520重负载中空旋转平台

高精度:滚轮与凸轮无间隙配合,在保持高分割精度和高扭矩的情况下且能承受重负载

高速:高精密的滚轮与凸轮,完全避免产生间隙,从而使转盘高速且平稳运行,在加速度或负载的情况下无振动产生

极高负载能力:最大可承受的负载可达6吨

结构尺寸

55 60 80 100 150 200 320 520 670 1120

您是否想了解更多?

如需要了解更多CAD数据或3D模型,请直接与我们BUPERMANN联系:

  • 技术参数
  • 型号说明
  • 安装尺寸图
  • 图纸下载
  • 获取报价
技术参数单位BPHT055BPHT060BPHT080BPHT100BPHT150BPHT200BPHT320BPHT520BPHT670BPHT1120
盘面尺寸mm559512013018536053075011001600
中心孔径mm2562801001502003205226701120
减速比
1:151:201:241:201:201:401:601:601:901:90
容许输入扭矩Nm≤8≤30≤68≤72≤90120001800027700//
容许负载
40Kg80Kg150Kg200Kg500Kg1.5T2.5T4.0/6.0T10T15T
容许转速r/min﹤1000﹤2000﹤2000﹤2000﹤2000﹤1500﹤1500﹤1500加行星减速机后﹤1500加行星减速机后﹤1500
容许惯性力矩负载Nm120160200220250120000180000277000//
定位精度arcsec±5±5±5±5±8±8±8±8±25arcsec±25arcsec
重复定位精度sec±5(0.001°)

旋转平台平行度mm±0.005 (可按需定制0.002~0.005)±0.01 (可按需定制0.002~0.005)

旋转平台同心度mm±0.005 (可按需定制0.002~0.005)±0.01 (可按需定制0.002~0.005)±8arcsec±8arcsec
精度寿命h20000
防护等级
IP40
重量Kg8.515172040120200300//




巴普曼重负载旋转平台BPHT520-060-SV(32-110-130-M8).pdf

大小: 240KB 类型:pdf

语言:CN

巴普曼重负载旋转平台BPHT520-060-SV(35-114.3-200-M12).pdf

大小: 258KB 类型:pdf

语言:CN

巴普曼重负载旋转平台BPHT520-060-SV(40-130-165-M10).pdf

大小: 259KB 类型:pdf

语言:CN

您的需求类型*

您的应用

您的需求的产品 *

姓名*

电话 *

电子邮箱 *

你的需求 *

行业应用

更多可用的中空旋转平台

BPHN系列中空旋转平台

这是一款高定位精度和高负载能力为一体的中空旋转平台,定位精度≤0.5弧分

  • 减速比

    10-180

  • 额定扭矩

    5-650

  • 定位精度

    ≤1 arcmin

  • 重复定位精度

    ≤20 arcsec

  • 负载能力

    30-800 Kg

结构尺寸

BPHR系列转角中空旋转平台

这是一款中空旋转平台附直角转向器,可以实现电机水平安装

  • 减速比

    10-50

  • 额定扭矩

    5-200

  • 定位精度

    ≤1 arcmin

  • 重复定位精度

    ≤15 arcsec

  • 负载能力

    3-800Kg

结构尺寸

BPHP系列高精度中空旋转平台

这是一款拥有极高精度定位精度和重复定位精度的中空旋转平台,重复定位精度≤10arcsec

  • 减速比

    5-180

  • 额定扭矩

    5-120

  • 定位精度

    ≤20 arcsec

  • 重复定位精度

    ≤10 arcsec

  • 负载能力

    10-800 Kg

结构尺寸

BPHB系列海波齿中空旋转平台

兼备更高减速比、高转矩、高精度、低磨耗的优点为一体,定位精度极高且高效率

  • 减速比

    3-300

  • 额定扭矩

    4-500

  • 定位精度

    ≤40 arcsec

  • 重复定位精度

    ≤5 arcsec

  • 负载能力

    15-1200 Kg

结构尺寸
