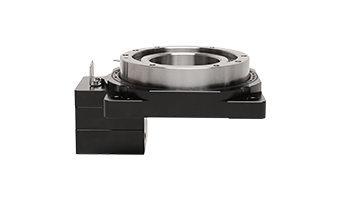

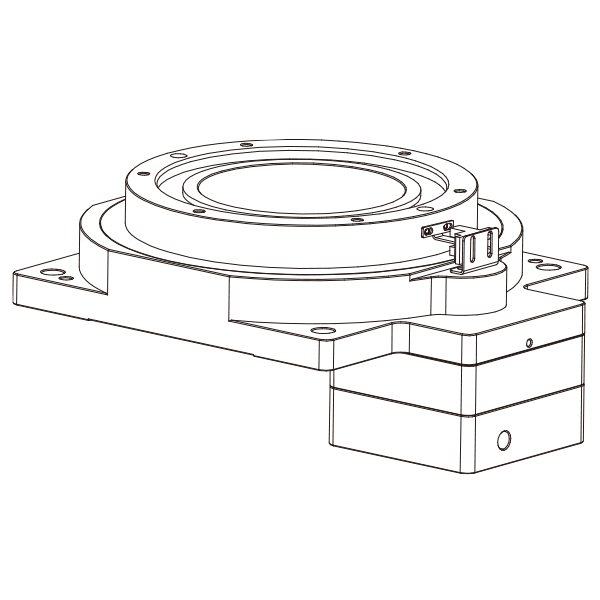

BPHN系列中空旋转平台

BPHN系列中空旋转平台的旋转盘面可直接锁固工作物, 旋转平台采用中空式设计,中空径可达Φ250mm(无论配线或配管都十分方便 ),定位精度≤1arcmin,重复定位精度可达±5arcsec。

盘面运转动作平稳、顺畅、定位快速 ,可搭配各厂牌步进或伺服马达使用

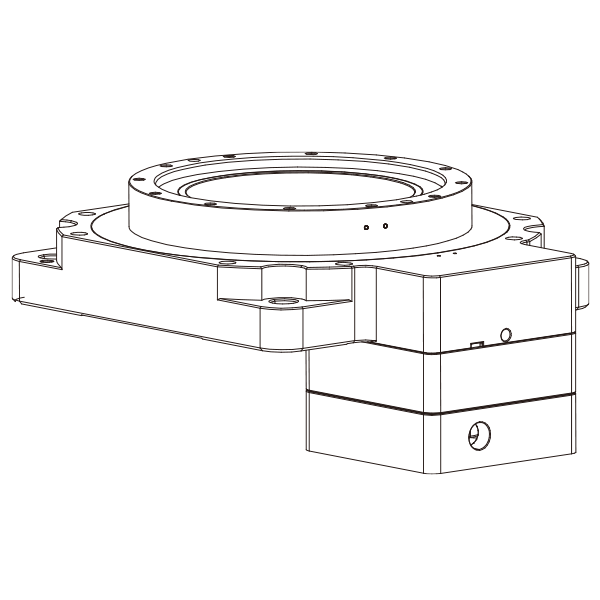

结构尺寸

您是否想了解更多?

如需要了解更多CAD数据或3D模型,请直接与我们BUPERMANN联系:

  • 技术参数

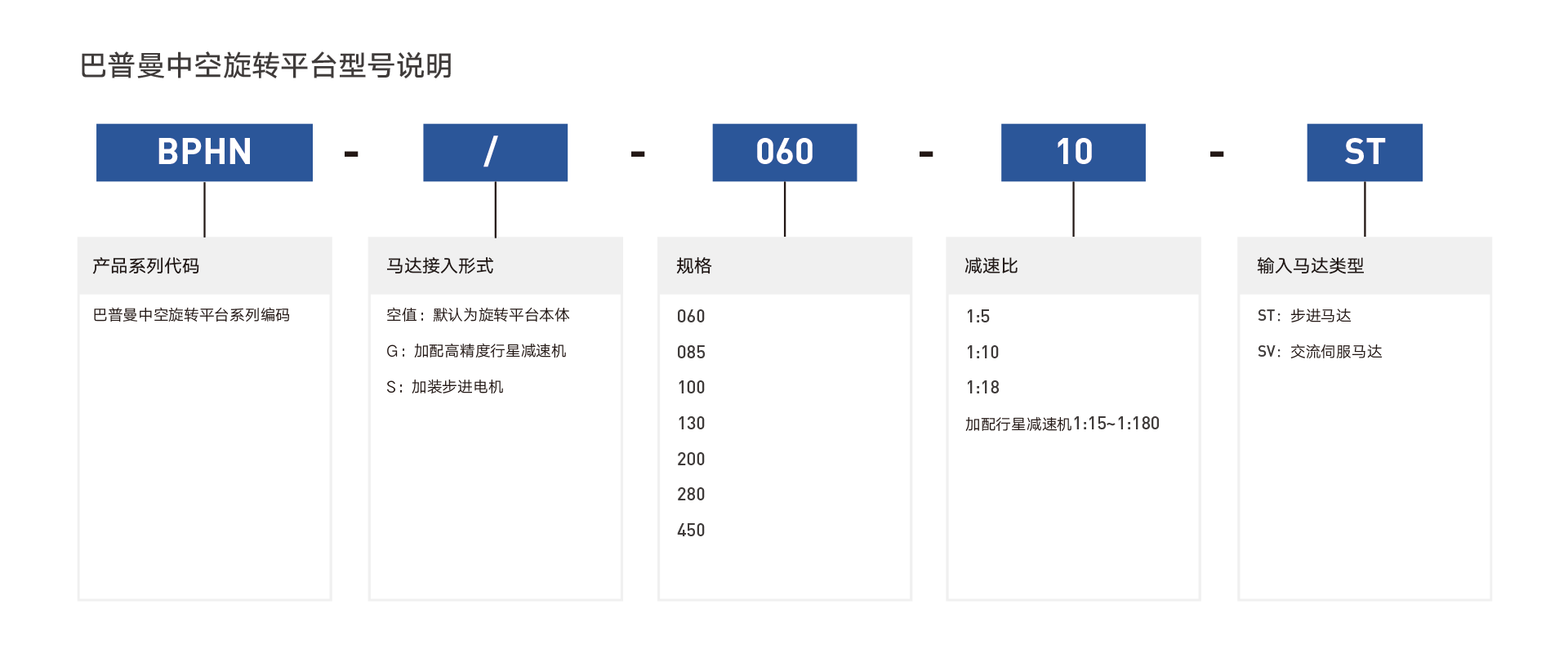

  • 参数说明
  • 安装尺寸图
  • 索取报价
技术参数单位BPHN060BPHN085BPHN130BPHN200BPHN280BPHN450
适配马达
50W/100W 交流伺服马达
42型步进马达
200W/400W 交流伺服马达
57型步进马达
200W/400W 交流伺服马达
57/86型步进马达
750W 交流伺服马达
86型步进马达
1KW/2KW 交流伺服马达
110型步进马达
3KW/5KW 交流伺服马达
减速比
1:51:101:51:101:101:181:101:181:101:181:10
容许转矩
51020205278120180180180387
转动惯量kg.m²4300*10-62500*10-615870*10-6108150*10-6146000*10-6380230*10-6
容许转速r/min200200200200200200
容许惯性载重Nm207020/130216216767
容许轴向载重N1005002000400070007000
定位精度arcmin0.50.50.50.50.50.5
重复定位精度arcsec±10±10±10±10±10±10
旋转平台台面偏差mm0.0050.0050.0050.0050.0050.005
旋转平台平行度mm0.0150.0150.0150.0150.0150.015
旋转平台同心度mm0.010.010.010.010.010.01
精度寿命h200002000020000200002000020000
防护等级
IP40
重量Kg0.61.22.58.019.0110



  • 60.png

    BPHN060

  • 85.png

    BPHN085

  • 130.png

    BPHN130

  • 200.png

    BPHN200

  • 280.png

    BPHN280

  • 450.png

    BPHN450

直联接伺服电机 BPHN060-010


直联接伺服电机 BPHN085-010


直联接伺服电机 BPHN085-018


直连式接伺服电机BPHN130-010


直联接伺服电机 BPHN130-018


巴普曼中空旋转平台BPHN200-010


巴普曼中空旋转平台BPHN200-018


巴普曼中空旋转平台BPHN280-010



巴普曼中空旋转平台BPHN280-018


巴普曼中空旋转平台BPHN450-010


您的需求类型*

您的应用

您的需求的产品 *

姓名*

电话 *

电子邮箱 *

你的需求 *

行业应用

更多可用的中空旋转平台

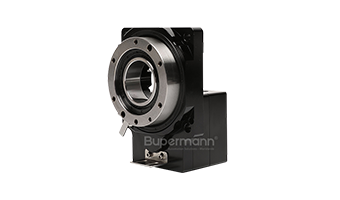

BPHR系列转角中空旋转平台

这是一款中空旋转平台附直角转向器,可以实现电机水平安装

  • 减速比

    10-50

  • 额定扭矩

    5-200

  • 定位精度

    ≤1 arcmin

  • 重复定位精度

    ≤15 arcsec

  • 负载能力

    3-800Kg

结构尺寸

BPHP系列高精度中空旋转平台

这是一款拥有极高精度定位精度和重复定位精度的中空旋转平台,重复定位精度≤10arcsec

  • 减速比

    5-180

  • 额定扭矩

    5-120

  • 定位精度

    ≤20 arcsec

  • 重复定位精度

    ≤10 arcsec

  • 负载能力

    10-800 Kg

结构尺寸

BPHB系列海波齿中空旋转平台

兼备更高减速比、高转矩、高精度、低磨耗的优点为一体,定位精度极高且高效率

  • 减速比

    3-300

  • 额定扭矩

    4-500

  • 定位精度

    ≤40 arcsec

  • 重复定位精度

    ≤5 arcsec

  • 负载能力

    15-1200 Kg

结构尺寸

BPHT系列重负载旋转平台

在重负载的工况下且保持极高精度,负载能力达6吨,精度高达5arcsec

  • 减速比

    15-60

  • 额定扭矩

    180~277000

  • 定位精度

    ≤20 arcsec

  • 重复定位精度

    ≤8 arcsec

  • 负载能力

    15~6000 Kg

结构尺寸
