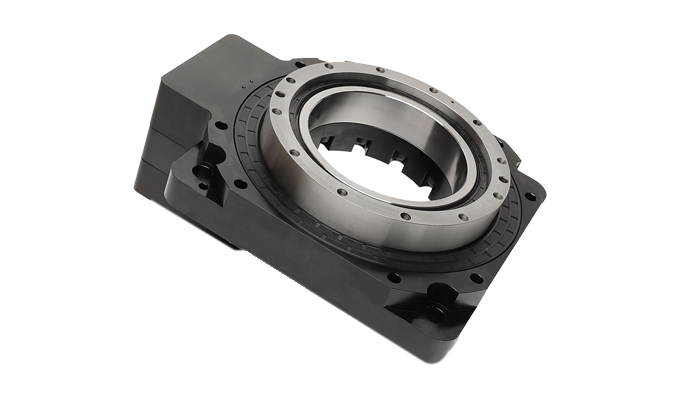

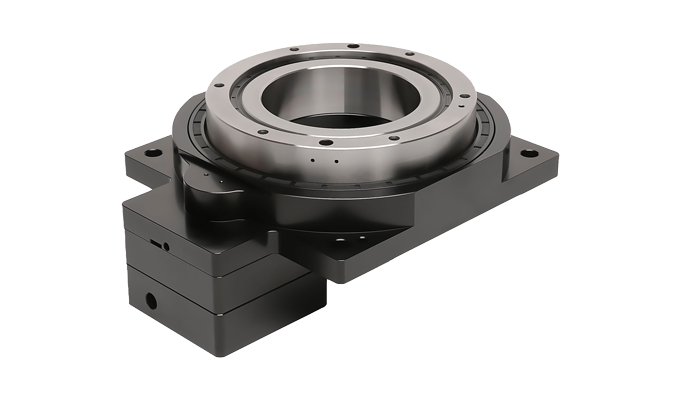

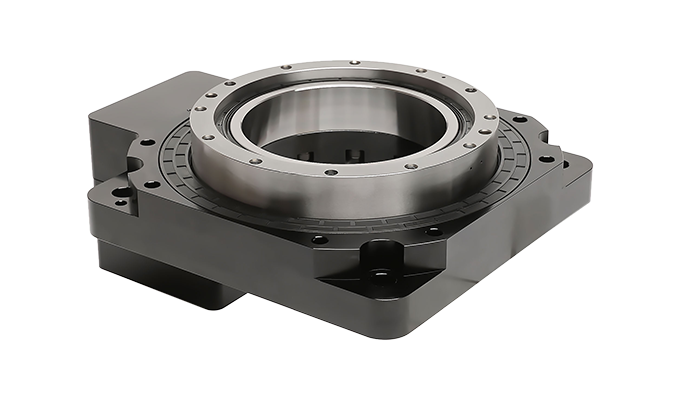

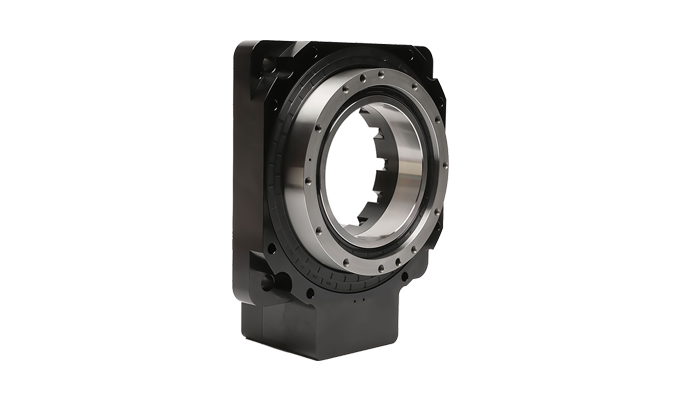

BPHN280中空旋转平台

BPHN系列中空旋转平台的旋转盘面可直接锁固工作物, 旋转平台采用中空式设计,中空径可达Φ250mm(无论配线或配管都十分方便 ),定位精度≤1arcmin,重复定位精度可达±5arcsec。

盘面运转动作平稳、顺畅、定位快速 ,可搭配各厂牌步进或伺服马达使用

结构尺寸

60 85 110 130 170 200 280 370 450 680

您是否想了解更多?

如需要了解更多CAD数据或3D模型,请直接与我们BUPERMANN联系:

  • 技术参数
  • 型号说明
  • 安装尺寸图
  • 图纸下载
  • 获取报价
技术参数单位BPHN060BPHN085BPHN110BPHN130BPHN170BPHN200BPHN280BPHN370BPHN450BPHN680
适配马达
50W/100W 交流伺服马达
       42型步进马达
200W/400W 交流伺服马达
       57型步进马达
200W/400W 交流伺服马达
       57/86型步进马达
200W/400W 交流伺服马达
       57/86型步进马达
200W/400W 交流伺服马达
       57/86型步进马达
750W 交流伺服马达
       86型步进马达
1KW/2KW 交流伺服马达
       110型步进马达
1KW/2KW 交流伺服马达
       110型步进马达
3KW/5KW 交流伺服马达
3KW/5KW 交流伺服马达
减速比
1:51:101:51:101:51:101:101:181:101:101:181:101:181:101:101:10
容许转矩
54302047355232729060126100200456300
转动惯量kg.m²4300*10-62500*10-62500*10-615870*10-6108150*10-6108150*10-6146000*10-6380230*10-6380230*10-6380230*10-6
容许转速r/min200200200200200200200200200200
容许惯性载重Nm860657295135350500600600
容许轴向载重N26050016502000350040007000150001500020000
定位精度arcmin0.50.50.50.50.50.50.50.511
重复定位精度arcsec±10±10±10±10±10±10±10±10±10±10
旋转平台台面偏差mm0.0050.0050.0050.0050.0050.0050.0050.0050.0050.005
旋转平台平行度mm≤0.01mm≤0.01mm≤0.01mm≤0.01mm≤0.01mm≤0.01mm≤0.01mm≤0.01mm≤0.02mm≤0.01mm
旋转平台同心度mm≤0.01mm≤0.01mm≤0.01mm≤0.01mm≤0.01mm≤0.01mm≤0.01mm≤0.01mm≤0.02mm≤0.01mm
精度寿命h20000200002000020000200002000020000200002000020000
防护等级
IP40
重量Kg0.61.22.52.56.58.019.045110150




巴普曼中空旋转平台BPHN280-010



巴普曼中空旋转平台BPHN280-018


BPHN280-10-SV1.pdf

大小: 228KB 类型:pdf

语言:CN

BPHN280-18-SV2.pdf

大小: 356KB 类型:pdf

语言:CN
