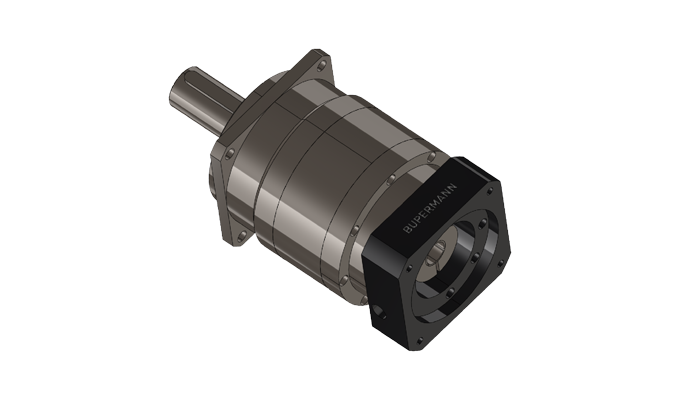

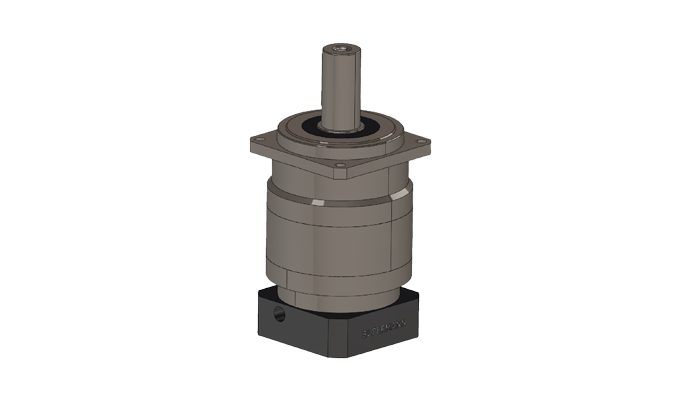

BPB系列140行星减速机

BPB系列是一款经济性与高精度完美结合的行星减速机,采用双支撑结构,保持高负载能力,高运行效率,高刚性为一体。

其经过优化的输出轴承适用于径向力和轴向力较高的应用情况。

结构尺寸

40 60 90 120 140 180 220

您是否想了解更多?

如需要了解更多CAD数据或3D模型,请直接与我们BUPERMANN联系:

  • 技术参数
  • 输出扭矩
  • 安装尺寸图
  • 获取报价
技术参数单位BPB040BPB060BPB090BPB120BPB140BPB180BPB220
减速比单级3, 4, 5, 6, 7, 8, 9, 10
双级15, 20, 25, 30, 35, 40, 50, 60, 70, 80, 100
三级/120, 150, 200, 250, 300, 400, 450, 500
额定输入转数rpm5000500040004000300030002000
最大输入转数rpm100001000080008000600060004000
精密回程间隙arcmin≤4 ~ ≤6≤3 ~ ≤5≤3 ~ ≤5≤3 ~ ≤5≤3 ~ ≤5≤3 ~ ≤5≤4 ~ ≤6
标准回程间隙arcmin≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤7≤5 ~ ≤8
抗扭刚度Nm/arcmin37142550145225
最大径向力N780
12002450400090001450050000
最大轴向力N3901050220040008300725025000
转动惯量kg.cm20.030.03~0.160.13~0.610.44~3.252.57~9.217.03~28.9822.51~69.61
满载时效率%94 ~ 97
工作温度°C-10ºC ~ 90ºC
防护等级
IP65
运行噪音dB56606467726770
技术参数单位BPB040BPB060BPB090BPB120BPB140BPB180BPB220
额定输出扭矩单级14-2240-60100-160208-330342-650588-12001140-2000
双级14-2240-60100-160208-330342-650588-12001140-2000
急停扭矩单级2.5倍额定输出扭矩
双级
2.5倍额定输出扭矩


技术参数
单位BPB040BPB060BPB090BPB120BPB140BPB180BPB220
输出轴直径D3mm13162232405575
输出端定位凸台直径D4mm355080110130160180
输出端面宽度L1mm426090115140180220
行星减速机总长L7单级91.5113146.5189257284358
双级112133174.5226310.5340407
三级///////
输入轴径(可定制)C3mm8141924353542
输入端定位凸台直径C4mm305070110114.3114.3180
输入端孔位置(可定制)C1mm467090145200200215
