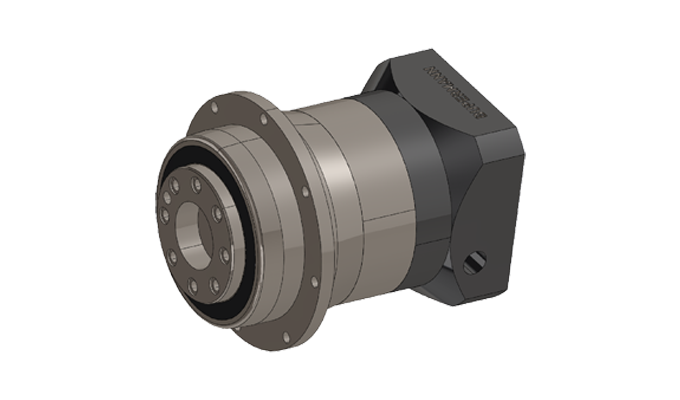

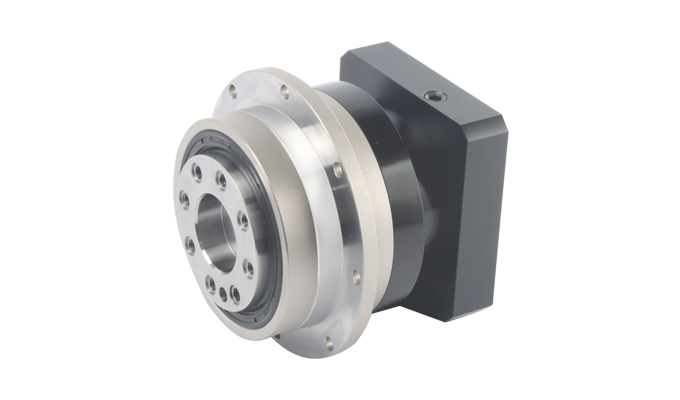

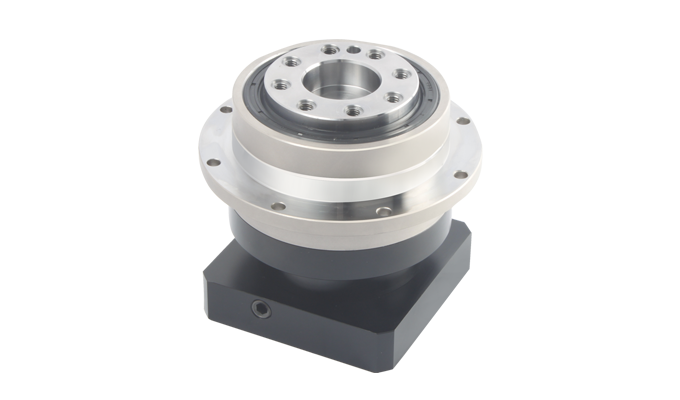

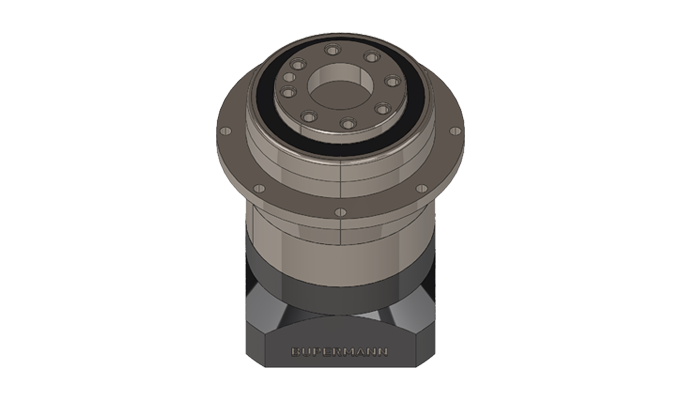

BPF系列60行星减速机

BPF系列高精密斜齿法兰输出行星减速机,最佳背隙可达1弧分,高扭矩输出与高径向负载能力,运转噪音极低。

高效能、精准、可靠、寿命长等极佳产品特性,最适合精准定位和高动态运动控制的高性能应用,特别是在需要精准重复定位的场合。

结构尺寸

40 60 90 120 140 180 220

您是否想了解更多?

如需要了解更多CAD数据或3D模型,请直接与我们BUPERMANN联系:

  • 技术参数
  • 输出扭矩
  • 安装尺寸图
  • 图纸下载
  • 获取报价
技术参数单位BPF040BPF060BPF090BPF120BPF140BPF180BPF220
减速比单级4, 5, 7, 10
双级20, 25, 35, 40, 50, 70, 100
三级/120, 150, 200, 250, 300, 400, 450, 500
额定输入转数rpm5000500040004000300030002000
最大输入转数rpm100001000080008000600060004000
精密回程间隙P0arcmin≤1 ~ ≤3≤1 ~ ≤3≤1 ~ ≤3≤1 ~ ≤3≤1 ~ ≤3≤1 ~ ≤3≤1 ~ ≤3
精密回程间隙P1arcmin≤4 ~ ≤7≤3 ~ ≤5≤3 ~ ≤5≤3 ~ ≤5≤3 ~ ≤5≤3 ~ ≤5≤3 ~ ≤5
标准回程间隙P2arcmin≤6 ~ ≤9≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤8
抗扭刚度Nm/arcmin871425504501010
最大径向力N43
125235430130030645900
最大轴向力N99010502200400083001666029430
转动惯量kg.cm20.030.03~0.140.13~0.480.44~2.742.57~7.547.03~23.6722.51~54.37
满载时效率%94 ~ 97
工作温度°C-10ºC ~ 90ºC
防护等级
IP65
运行噪音dB56606265706770
技术参数单位BPF040BPF060BPF090BPF120BPF140BPF180BPF220
额定输出扭矩单级14-2240-60100-160230-330460-700900-12001500-2000
双级14-2240-60100-160230-330460-700900-12001500-2000
急停扭矩单级2.5倍额定输出扭矩
双级
2.5倍额定输出扭矩


技术参数
单位BPF040BPF060BPF090BPF120BPF140BPF180BPF220

D2mm2031.5506380125140
输出轴直径D3mm28406380100160180
输出端定位凸台直径D4mm476490110140200255

D5mm6779109135168233280
输出端面宽度L1mm881213121620
行星减速机总长L7单级7089.5115.5146174229255
双级97.5109140.5177211.5336322
三级







C4mm11141924353548

C5mm305070110114.3114.3200
输入端孔位置(可定制)C1mm467090145200200235

C5mm305070110114.3114.3200

D6mm7286118145179247300

C8mm7089.5115.5146174229255

BPF060-L1(003~010)-SF-P2-SV(14-50-70-M4).pdf

大小: 268KB 类型:pdf

语言:CN

BPF060-L2(016~100)-SF-P2-SV(14-50-70-M4).pdf

大小: 268KB 类型:pdf

语言:CN
